介紹

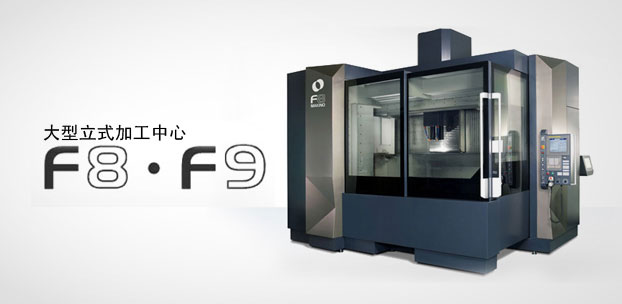

領先業界，F(xiàn)8/F9 Y軸行程800mm適合加工大型工件。機床負載增加到2,500Kg，滿足更廣泛的需求。目標定位在有競爭力的模具和精密零件加工，F(xiàn)8/F9是大型加工極具性價比的解決方案。
特征
結構
F8與F9的設計考慮到確保其高性能和高精度水平。通過機械方式取得高精度，F(xiàn)8和F9的設計可有效地傳遞負載和熱量分布。定位支撐和校平螺釘可確保加工負載恰當?shù)貍鬟f到地面，對稱的立柱和床身結構可使熱量和精度均勻分布。加工中的熱穩定性通過軸承和滾珠絲杠冷卻來獲得。運動的穩定性通過各軸的滾柱線性導軌來加強。

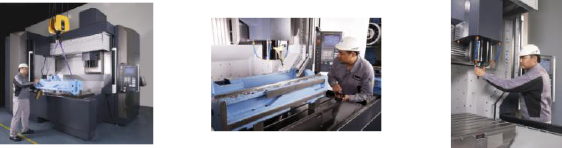

接近性
主軸
主軸設計與結構
|
主軸轉速
|
主軸錐孔
|
軸承直徑
（內/外）
|
輸出功率
（10分鐘/連續）
|
扭矩
（25%ED/連續）
|
|
20-10,000 rpm
|
BT 50(標配)
HSK A100(選配)
|
110/170mm
|
37/25 Kw
|
426/294 Nm
|
|
200-20,000 rpm
|
HSK A63(選配)
|
80/125mm
|
30/22 Kw
|
104/60 Nm
|
廣泛的加工應用的關建是主軸的設計和結構。按照這種理念，F(xiàn)系列能加工鋁、鑄鐵、鋼和不銹鋼等各種材料。
配有BT50刀柄的10,000轉標準主軸提供了多種加工能力，另外可選配HSK A100刀柄。標準主軸配有軸套冷卻系統和主軸軸承內壓油氣潤滑系統，可保持熱穩定性。
20,000轉的高速主軸，F(xiàn)系列提供了牧野獨有的主軸軸芯冷卻和內壓潤滑系統，以盡量減少軸承的熱效應并可延長主軸壽命。此外，該系統還提高了主軸的剛性和精度。
運動控制
為確保最好的結果，需要有良好的控制器和軟件。

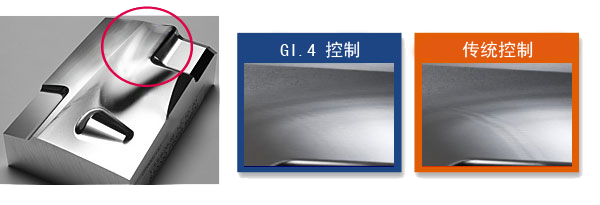

F8和F9使用帶GI.4的牧野專家5控制器結合超級幾何
智能控制（SGI.4）軟件作為標配，即使在高速加工
中，也能對其精密運動進行控制。此控制技術專門針
對高速、小公差復雜3維模型中微小程序段的加工。
CNC控制專家5
采用窗口式顯示屏和觸摸面板，提升了操作的便捷性。
“數據中心功能”進行集中管理各種數據，可作為標配提供。提高網絡功能可使文件傳輸和編輯就像在個人電腦上一樣操作。

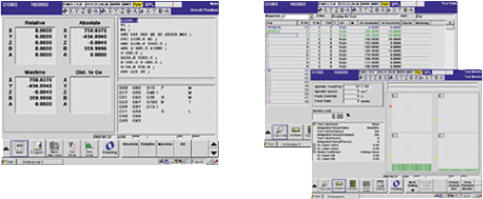

便捷型主菜單屏幕和數控程序桌面屏幕 各種型號刀具的集中管理

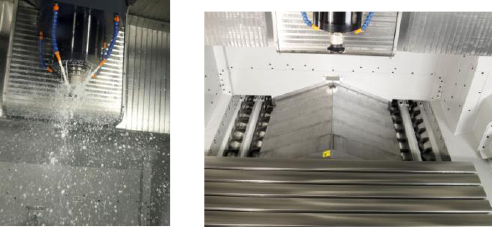

切屑管理
高效的切屑管理系統是機床高生產力主要的一項。無人加工應用和高效加工工藝產生大量的切屑，這就需要一個快速和可靠的排屑系統。
F8和F9有4個內置的噴嘴出口和2個靈活的噴嘴軟管，從而改善切屑沖刷和延長刀具壽命。
四螺旋式切屑排屑器更高效地將切屑傳送到機床后方的切屑槽內。
|
