B3HM專用系列

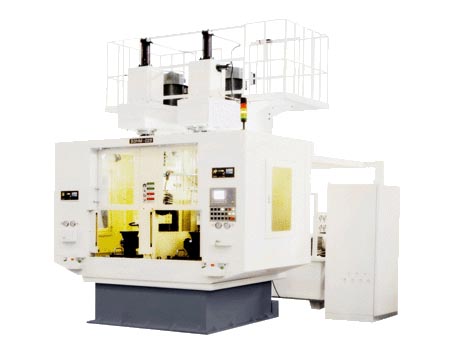

B3HM-028雙軸雙進給數控立式內圓珩磨機
本機床為雙立柱雙主軸，分別配有移動工作臺，能獨立控制。機床主旋運動采用變頻電機驅動，可實現無極變速。往復和引進采用液壓，進給采用液壓雙進給，可實現平頂珩磨，珩磨進給壓力可以根據需要進行調整，粗珩壓力可自動進行高低壓切換。工作臺采用伺服電機驅動，定位精度高�？蓪�(shí)現并排多孔的珩磨。珩磨尺寸控制采用氣動測量系統，實現在線測量。機床配備帶有恒溫裝置的磁性過濾系統，保證冷卻液清潔度及溫度。電氣系統采用西門子S7-300 PLC數控系統，彩色顯示屏，編程方便，易于操作。
適合加工Φ100X200范圍內及有平頂珩磨要求的通孔、半盲孔、溝槽孔等大孔的加工，特別適合汽車發動機缸體、或并列多孔的加工等，加工節拍50秒左右，效率高，精度穩定。
圓度：0.0025mm， 圓柱度0.008mm，
粗糙度： Ra0.2μm
同類產品： B3HM-008雙軸固定工作臺；
B3HM-032雙軸雙工位固定工作臺
|
